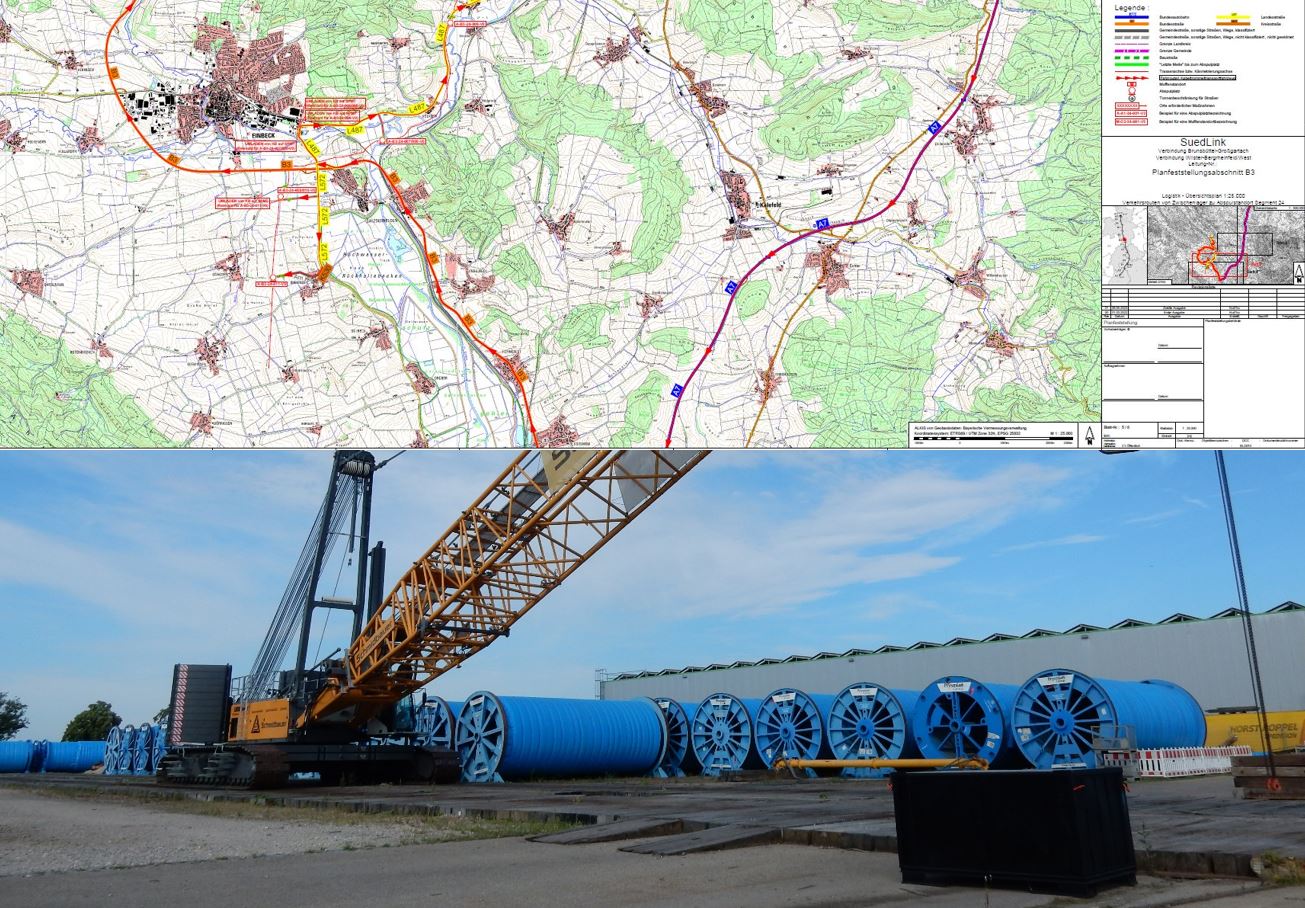

Im Juli 2021 wurden wir von einem deutschen Engineering-Unternehmen beauftragt, die Transportstrecken für Kabeltrommeln des SuedLink-Projekts zu digitalisieren und Kartenmaterial zu erstellen.
Diese Schwerlasttransporte – mit Ladungsgewichten von bis zu 100 Tonnen und einer Durchmesserbreite von ca. 4,5 Metern – bedurften einer exakten Planung, um das zeitliche Zusammenspiel mit anderen Beteiligten am Baugeschehen nicht zu gefährden.
Aufgabenstellung
Aus den im Vorfeld angefertigten Streckenprotokollen mussten sämtliche relevanten Angaben für einen Schwertransport auf der Straße entnommen und in das Kartenmaterial eingezeichnet werden. Unklarheiten und Widersprüche wurden auf ihre Machbarkeit geprüft. Dazu gehörten:
• Die Eignung von Umladeplätzen der Kabeltrommeln
• die exakte Befahrung der Abspulplätze
• Straßenklassen mit ihren Eigenschaften
• Vorschriften für die Gewichtsbegrenzung
• Muffenstandorte sowie
• Orte für erforderliche Sondermaßnahmen
Die 700 km lange Kabeltrasse von Brunsbüttel nach Großgartach/Leingarten dient dem Transport von grünem Strom von Nord nach Süd.
Umsetzung
• Gesamtdauer: 3 Jahre (ca. 1.000 Arbeitsstunden)
• Software: AutoCAD Map, Heavy Goods, AutoTURN Pro
Die Datenbasis (Streckenprotokolle + Projektunterlagen) umfasste 150 GB.
Da sich das Projekt erst während der Laufzeit präzisierte und sich zahlreiche Änderungen ergaben, war eine Zusammenarbeit mit weiteren Ingenieurbüros unabdingbar. Die erstellten Karten wurden anschließend in ein BIM-System (Building Information Modeling) platziert, dessen Georeferenzierung für alle Unternehmen Maßstab war.
