Ein internationales Engineering-Unternehmen beauftragte uns mit der Entwicklung eines Ladungssicherungskonzepts für den Schwertransport von acht Gastanks mit einem Einzelgewicht von jeweils 227 Tonnen
Der Transport umfasste die Verkehrsträger Straße, Schiene und Schiff und führte von der Produktionsstätte bis zum Bestimmungsort in Pascagoula, Alabama (USA). Wir führten Lastanalysen für alle Verkehrsträger durch und berücksichtigten dabei Beschleunigungs-, Vibrations- und Witterungseinflüsse.

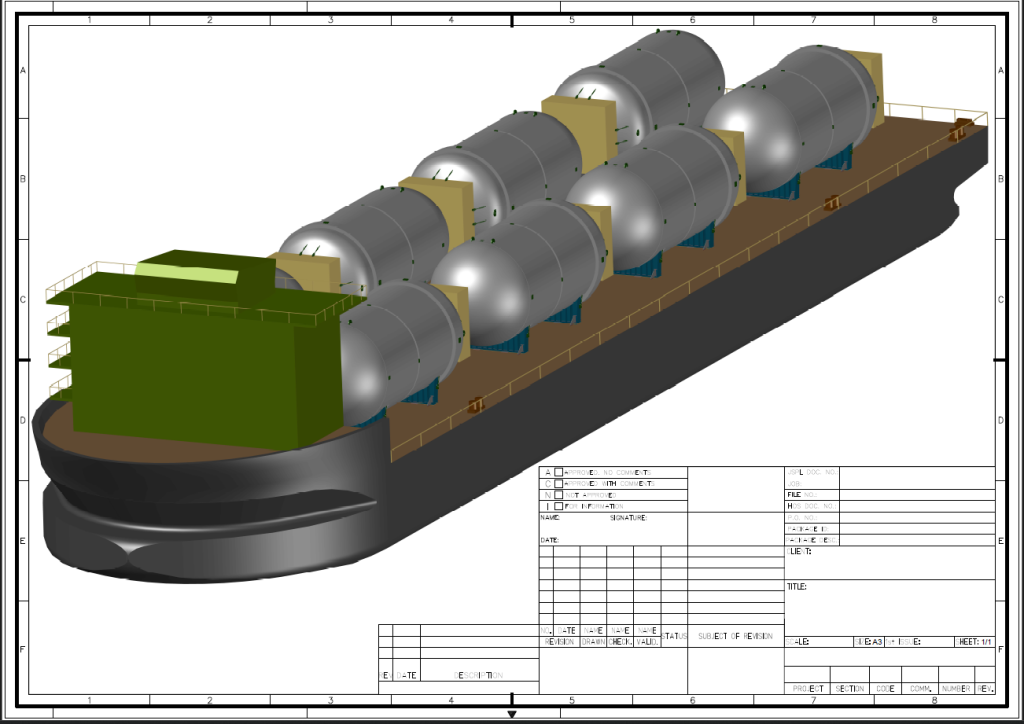

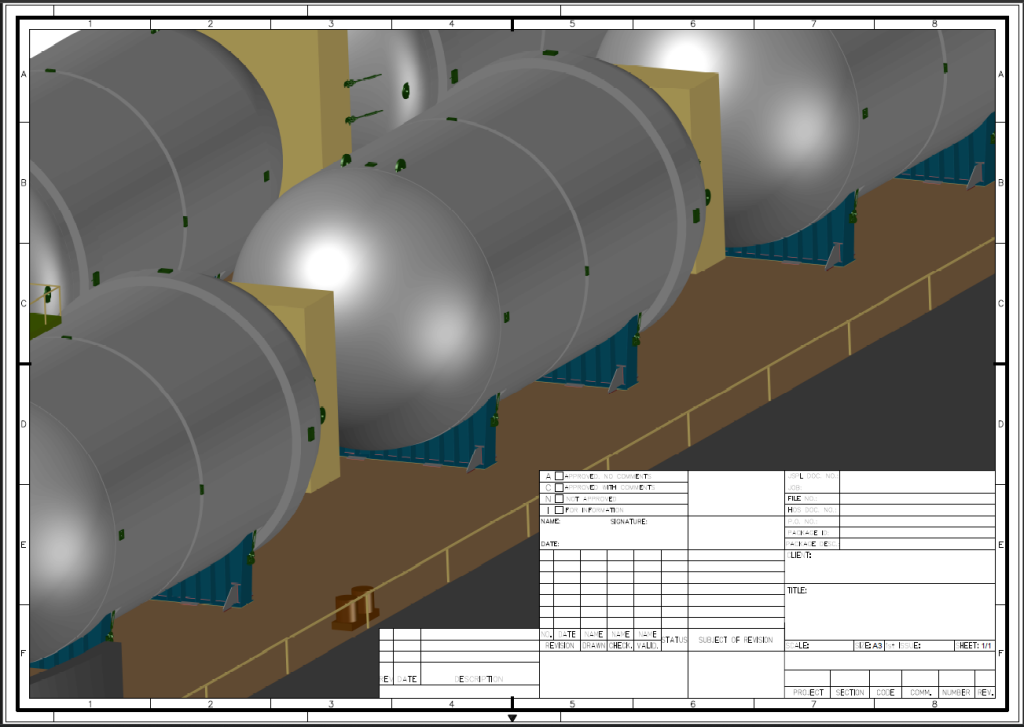

Für den Seetransport konstruierten wir Transportsättel, die zwischen Ladung und Schiff platziert wurden, um Punktlasten zu vermeiden und die Transportsicherheit zu gewährleisten.
Die Befestigungssysteme wurden von uns ausgelegt und alle Sicherungselemente wie Stopper, Stahlplatten und Klammern dimensioniert.

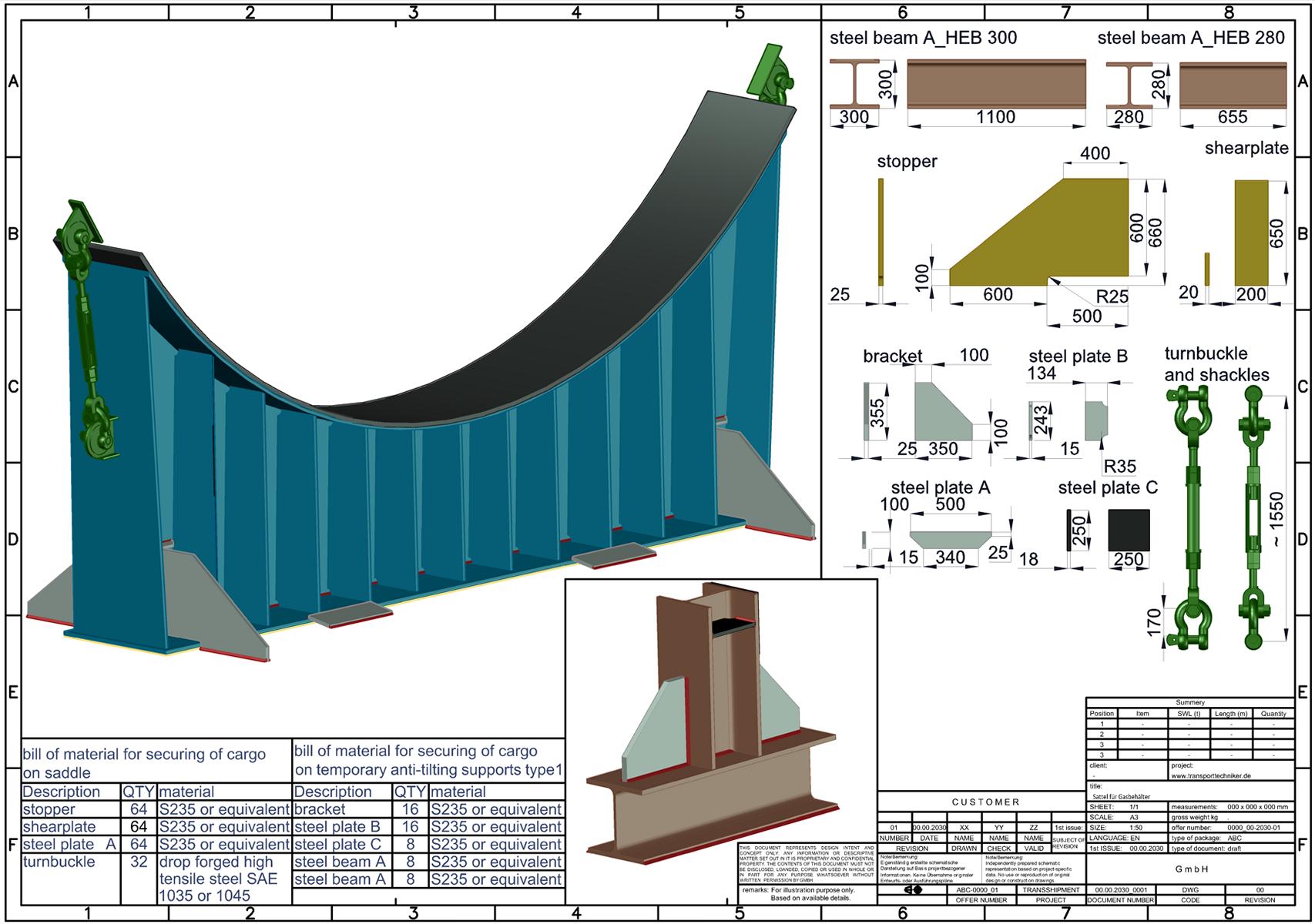

Für die Fertigung erstellten wir technische Zeichnungen in AutoCAD Mechanical, einschließlich Explosionszeichnungen der Sicherungselemente sowie Darstellungen der Schweißnähte mit Angaben zu Nahtformen, Materialstärken und Prüfkriterien. Ergänzend wurden Materiallisten mit Stücklisten, Artikelnummern, Schweißanweisungen und Prüfprotokollen zur Qualitätsdokumentation erstellt.
Im Verlauf des Projekts erfolgte die Abstimmung mit der Gasbehälterproduktion und den beteiligten Transportunternehmen. Logistische Details, Ladevorgänge und Zollformalitäten wurden in Videokonferenzen abgestimmt. Durch ein strukturiertes Terminmanagement wurde die termingerechte Fertigstellung aller Komponenten sowie die Freigabe für den Transport sichergestellt.
Ergebnis
Erfolgreiche Anlieferung der Gastanks in Pascagoula, Alabama, ohne Beschädigungen oder Verzögerungen sowie Wiederverwendung der entwickelten Sicherungselemente und Transportsättel in weiteren Schwertransportprojekten.
